Beschreibung
Zuverlässige Heizkreissteuerung mit nur 2W Leistungsaufnahme
Der MD Technic Stellantrieb MDT-A230-NC öffnet und schließt die Ventile eines Fußbodenheizungsverteilers entsprechend dem Signal des Raumthermostats. In der NC-Ausführung ist das Ventil im spannungslosen Zustand geschlossen. Erst bei einer 230V-Anforderung erwärmt sich das thermoelektrische Element und öffnet den Heizkreis kontrolliert.

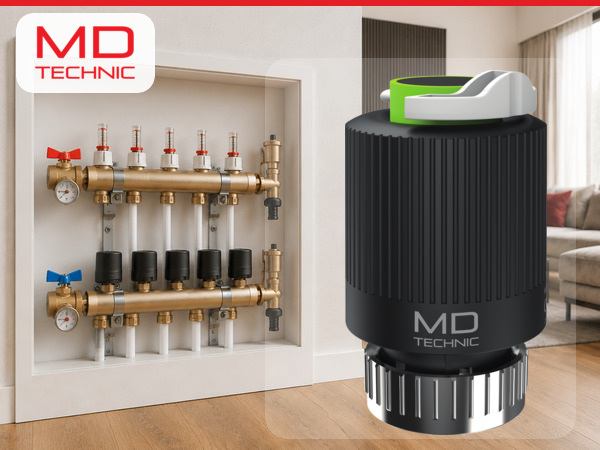

Mit dem gängigen Anschlussgewinde M30x1,5 eignet sich der Stellantrieb für zahlreiche Heizkreisverteiler und Ventileinsätze mit passendem Gewinde und Ventilhub. Die kompakte Bauform erleichtert die Montage auch in engen Verteilerschränken. Eine sichtbare Stellungsanzeige unterstützt die schnelle Funktionskontrolle bei Inbetriebnahme und Wartung.
Der geringe Verbrauch von 2W reduziert die elektrische Dauerlast einer Mehrzonenanlage. Schutzart IP54, eine Stellkraft von 100N und der maximale Hub von 4,5 mm machen den Antrieb zu einer robusten Lösung für die Einzelraumregelung. Das vormontierte 90-cm-Anschlusskabel ermöglicht die direkte Verdrahtung mit einem passenden 230V-Raumthermostat oder einer MD Technic Regelklemmleiste.

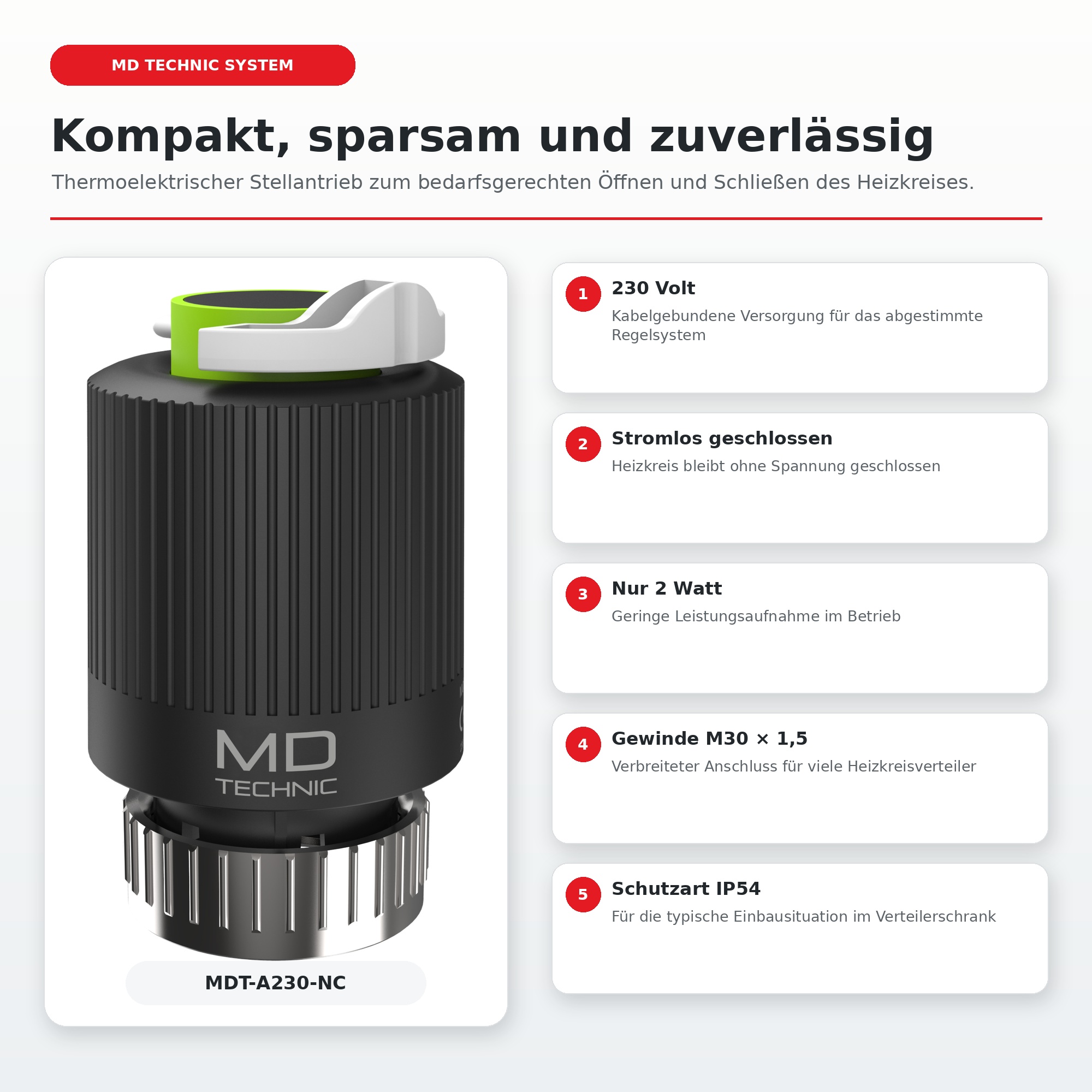

Highlights
- NC – stromlos geschlossen
- Gängiges Anschlussgewinde M30x1,5
- Nur 2W Leistungsaufnahme
- Maximaler Ventilhub 4,5 mm
- Stellkraft 100N ±15 %
- Stellungsanzeige zur Funktionskontrolle
- 90 cm vormontiertes Anschlusskabel
- Kompakte Abmessungen und Schutzart IP54
Technische Daten
| Merkmal | Wert |
| Betriebsspannung | 230V AC, 50 Hz |
| Ausführung | NC, stromlos geschlossen |
| Anschlussgewinde | M30 x 1,5 |
| Leistungsaufnahme | 2W |
| Einschaltstrom | 300 mA / 200 ms |
| Stellkraft | 100N ±15 % |
| Maximaler Hub | 4,5 mm |
| Schutzart / Schutzklasse | IP54 / II |
| Maximale Umgebungstemperatur | +60 °C |
| Lagertemperatur | -25 bis +60 °C |
| Kabellänge | 90 cm |

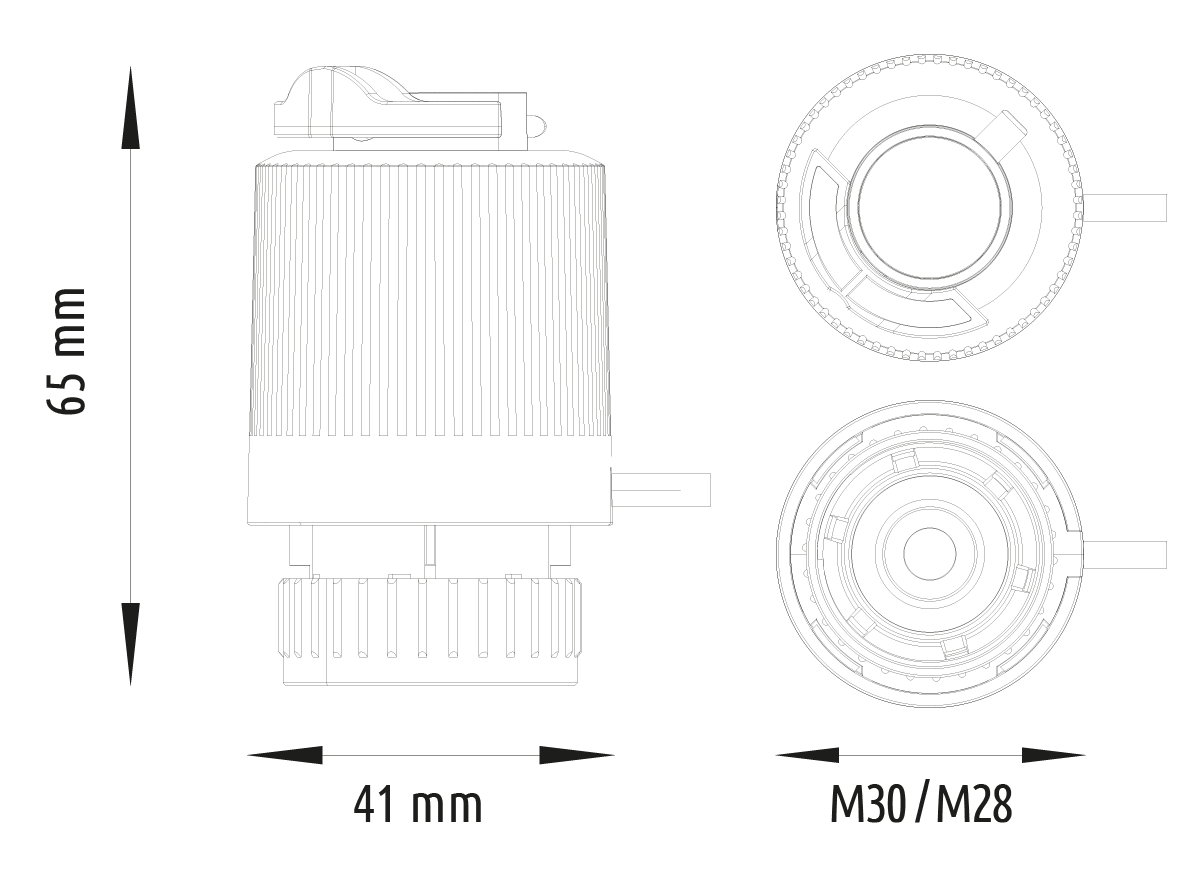

| Abmessungen | Ø 41 x 65 mm |
Lieferumfang
- 1 x MD Technic thermoelektrischer Stellantrieb MDT-A230-NC mit Anschlusskabel
